5mmパイプ／チューブ系モジュールに直接接続できる小型液体ホッパーです。
内部容量は約4mLで、水や細粒材料を重力で5mm流路へ導入できます。
外径18mm・肉厚1.5mmの構造により、FDM方式3Dプリント（PLA/ABS）でも十分な剛性を確保しています。
小型流体実験、滴下装置、簡易供給機構、模型配管、灌水試作などの用途に適しています。
圧力使用に関する注意
本ホッパーは自然落下による供給用途を想定しています。
3Dプリント品は完全な気密構造ではないため、押し込みやポンプによる圧送用途には適していません。
軽い液体供給用途での使用を推奨します。
※内部流路の流れや漏れはプリンタ精度・材料・表面粗さに依存します
※加圧用途・気密用途には適していません（重力流下前提）

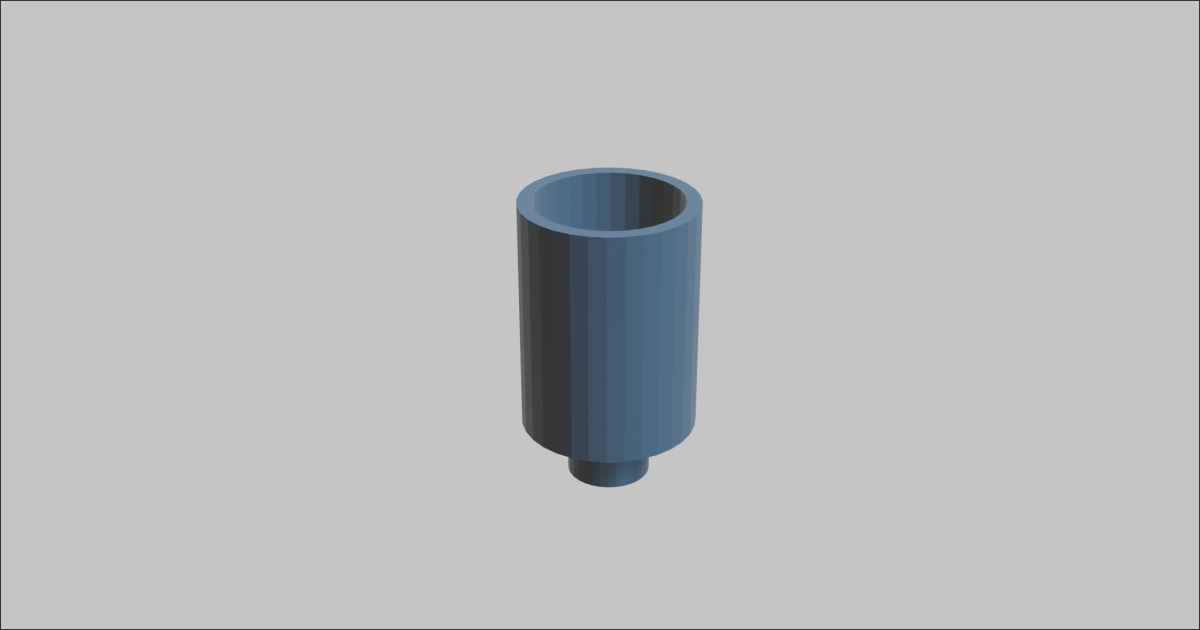

5mm_Hopper 3D MODEL FREE
Small liquid hopper designed for 5 mm pipe systems.
Allows water or fine materials to be guided directly into a 5 mm tube.
Suitable for gravity-fed micro fluid setups and DIY dispensing mechanisms.

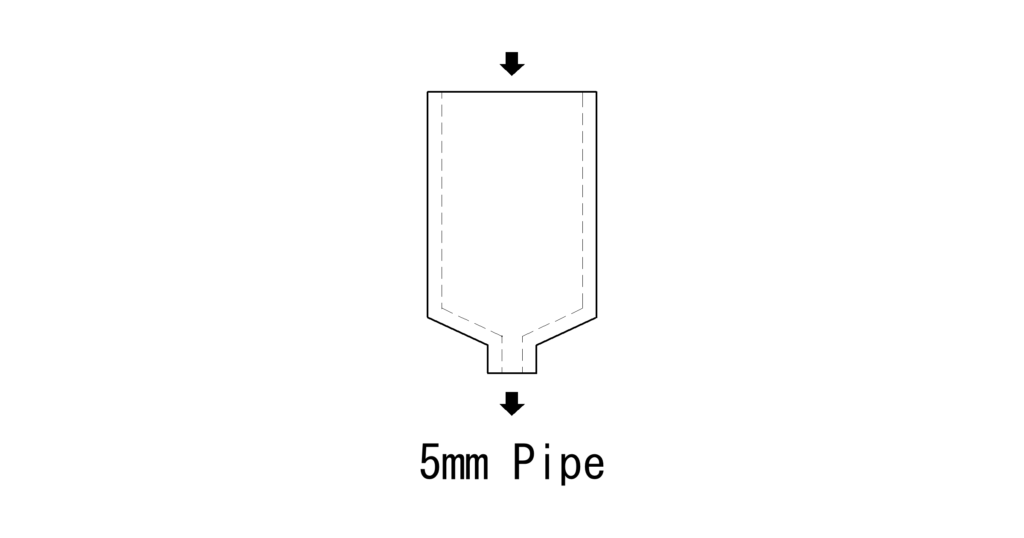

5mmパイプ用 ホッパー概略図
半径 r = 7.5mm , 高さ H = 24mm
V = π × 7.5^2 × 24 = π × 56.25 × 24 = π × 1350
= 4241 mm3 → 約4.24 mL
4mLホッパー（5mmパイプ）データのダウンロード
用途例
- 小型滴下装置
- 簡易点滴／ドリップ供給
- 模型配管の液体投入部
- 水耕・灌水試作
- 小型分配／定量供給テスト
- 染料・薬品の微量供給
- 粉末／種子フィーダー
- 流体実験モデル
データ制作者のイメージとしては、水耕栽培のような装置に丁度いいサイズ感だと思います。
寸法仕様
| 項目 | サイズ |
|---|---|
| 外径（ホッパー本体） | φ18 mm × 24mm |
| ホッパー内寸法 | φ15mm × 24mm |
| 軸穴 | 5 mmパイプ基準（クリアランス5.15mm) |

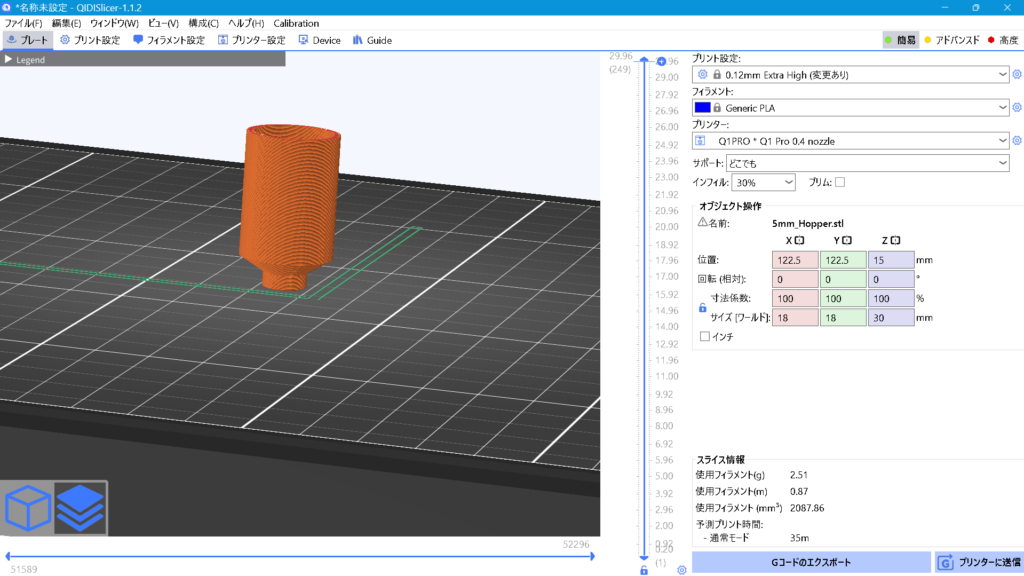

推奨印刷条件（スライサー設定画面）
このモデルをサイズ100%、インフィル30％で印刷した時にかかるコスト
- 使用フィラメント(g)：2.51
- 使用フィラメント(m)：0.87
- 印刷時間：約35分
→ PLA 1kg = およそ2000円 →1g = 2円
コスト：2.5ｇ×2円 ＝ 5円（PLA換算）
推奨固定方法
- 瞬間接着剤
- エポキシ接着
- 樹脂溶着
