壊れたカメラ雲台のナット（1/4インチ）と

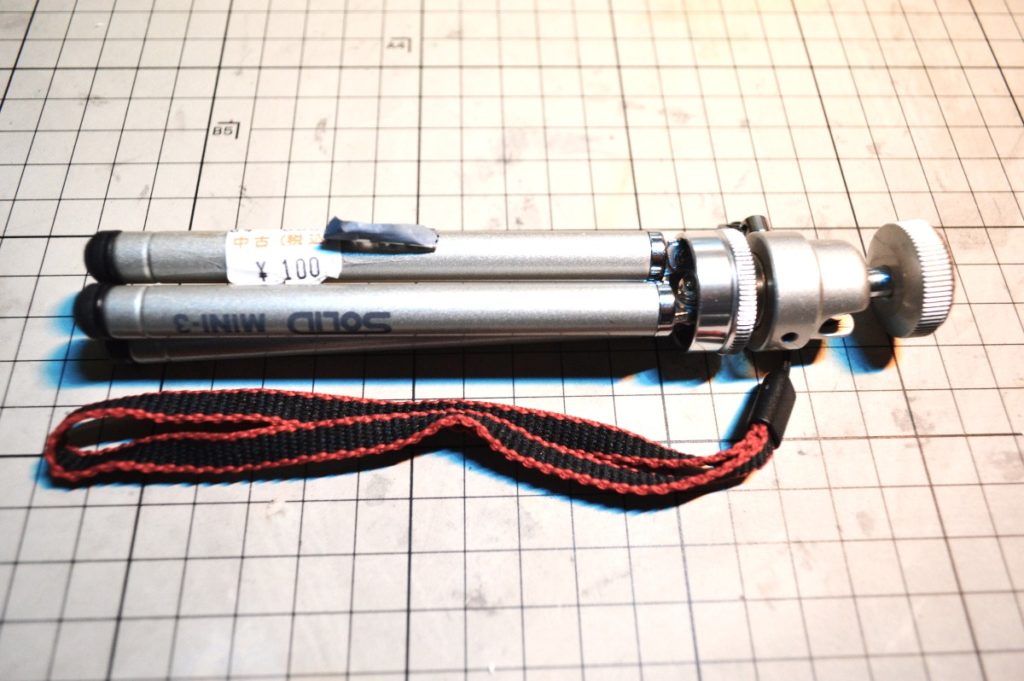

先日たまたま、中古屋さんで100円で購入したミニ三脚を組み合わせ、
角度調整可能な穴あきミニ作業台を3Dプリントで制作しました。
模型や電子工作、塗装や接着作業などで
対象物を空中保持したまま両手作業できる支持型作業台です。

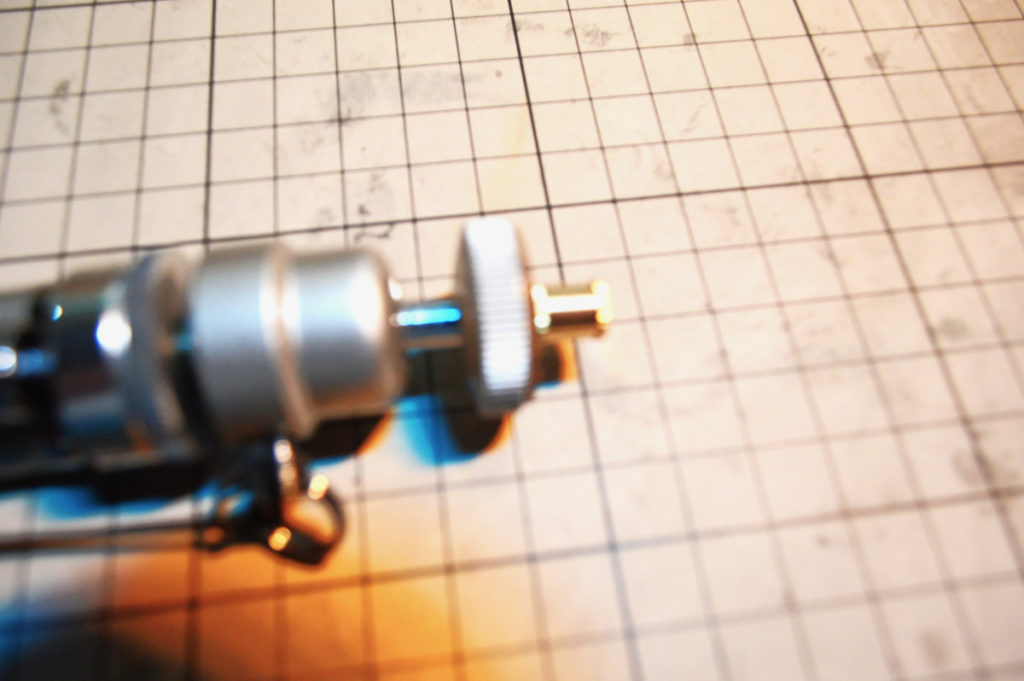

壊れた雲台のナット(1/4インチ)を再利用する発想
壊れてしまったカメラ雲台から金属ナットだけが残っていました。
ミニ三脚は金属製で重量があり、
ボールジョイントで角度調整できる構造です。
「この三脚に円形の作業台が付けば便利ではないか」
と考えたのが制作のきっかけです。
小型で扱いやすい作業台が欲しかった
模型や電子工作、塗装などの小型作業では
ワイヤーや軸材で部材を仮保持したい
- 接着中に触れたくない
- 角度を変えて作業したい
- 両手を使いたい
といった場面が多くあります。
アクセサリー・ジオラマ製作・はんだ付け補助台・精密作業・塗装スタンドなどの用途に
回転台（向きを変えて作業できる台）
はんだ補助台
精密作業ホルダー
塗装ホルダー
ペインティングスタンド
商品やツール撮影などの撮影台（もしくは回転台）
などに近い用途ですが、
固定位置や角度自由度に制約があります。
そこで今回は
空中保持＋角度調整＋多点支持を目的に設計しました。
ガンプラやエアガンの組み立て・塗装・ジオラマ
電子工作（はんだ付けや仮組）
ミニチュアやドール製作などを想定して設計しました。

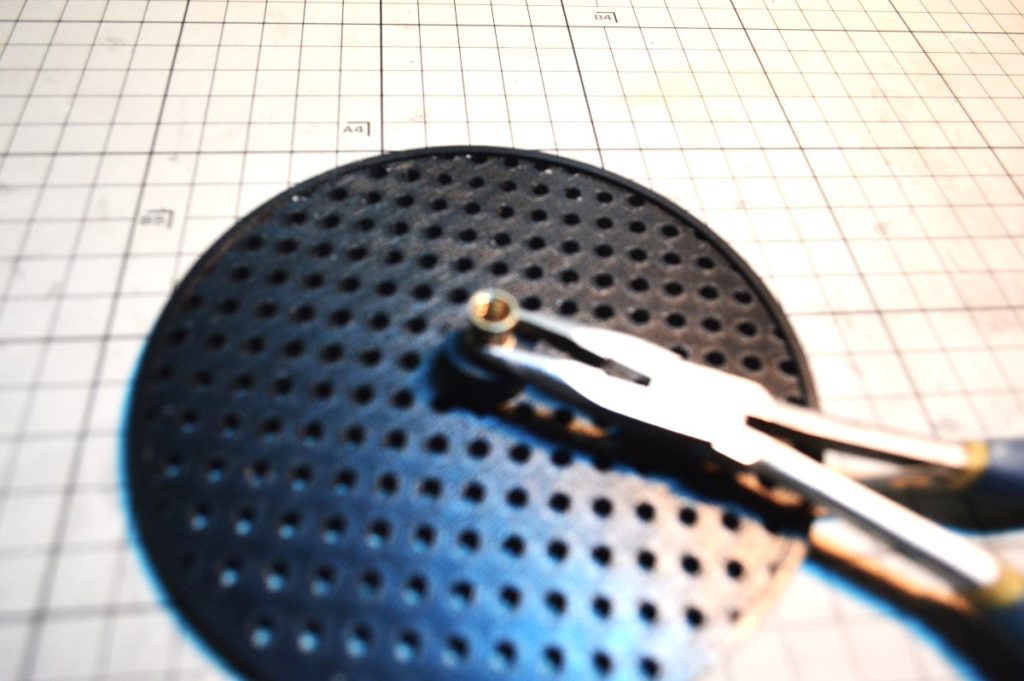

ナットサイズ測定と基本寸法決定

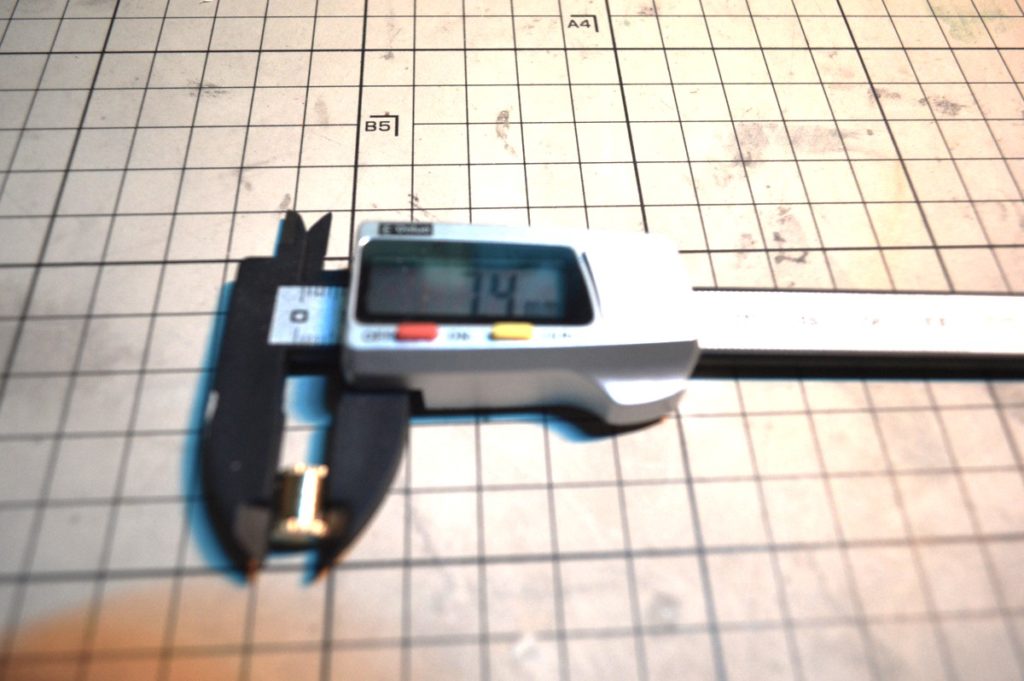

雲台ナットを測定すると
直径 約7.4mm
高さ 約8.6mm
でした。
ミニ三脚の脚を最大に開いた幅は約12cm。
これ以上広いと転倒リスクが増えます。
そのため作業台直径は
120mmが最適と判断しました。
ナット固定部の厚さ検討
ナットを埋め込むため、穴周囲には最低3mm以上の壁厚が必要です。
安全側に見て5mmを確保しました。
テーブル厚さは用途により検討しました。
5mm → 最小強度
10mm → 穴あきでも安心
最終的に
ナット周囲を厚く、他は適正厚にする構造としました。
作業台表面のパターン検討
平面板でも機能はしますが、
作業台用途としてはメリットが少ないと判断しました。
検討した案：
メッシュ
丸穴
ひし形
ハニカム
最終的に
等間隔穴パターンを採用しました。
理由：
支持位置を自由に選べる
配置目安になる
加工しやすい
穴径とピッチの試行
用途から
- ワイヤー
- 細軸材
- 小ボルト
を想定しました。
穴径は 4mm に設定。
ピッチは 8mm としました。
ピッチを詰めすぎると強度低下するため、
このバランスに落ち着きました。
丸穴はポリゴン数が多くなるため
8角形穴へ変更しています。
サイズ拡張案と却下理由
作業面積を広げたバージョンも試作しましたが
印刷9時間
強度低下
厚み増加の悪循環
となるため却下しました。
結果として
120mmが最も実用的と判断しました。
材料変更：PLAからABSへ
当初はPLAで設計していましたが、
土台用途ではABSが有利と判断しました。
理由：
剛性確保
インフィル削減
変形耐性
立体造形物はPLA、
支持土台はABSという使い分けです。

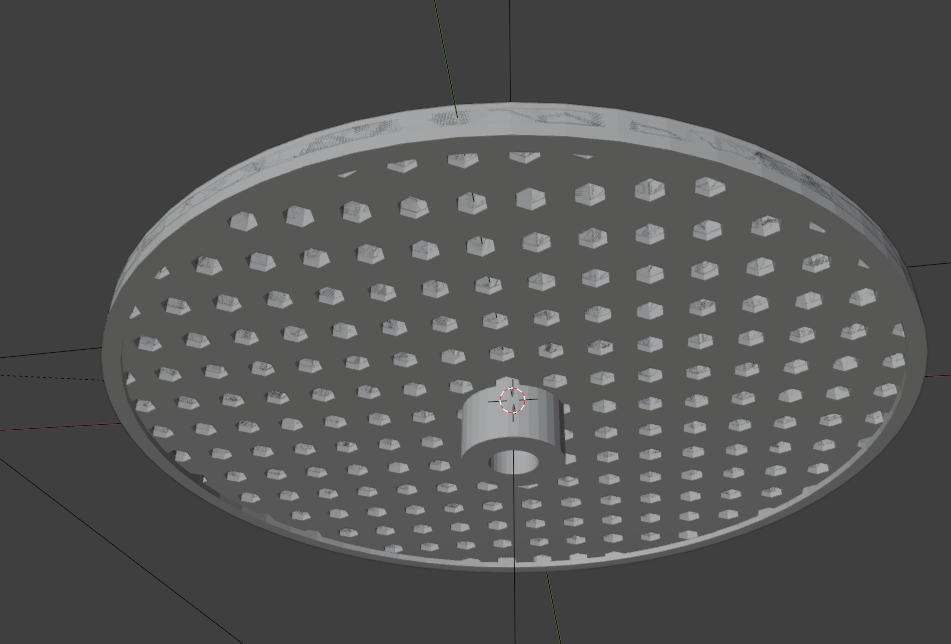

ナット固定方式の変更
初期案ではターブル本体にナットを食い込ませる設計でした。
しかし
不要な精度要求
強度リスク
印刷誤差影響
があるため変更。
最終的に
0.5mm余裕穴
熱または接着固定
方式としました。

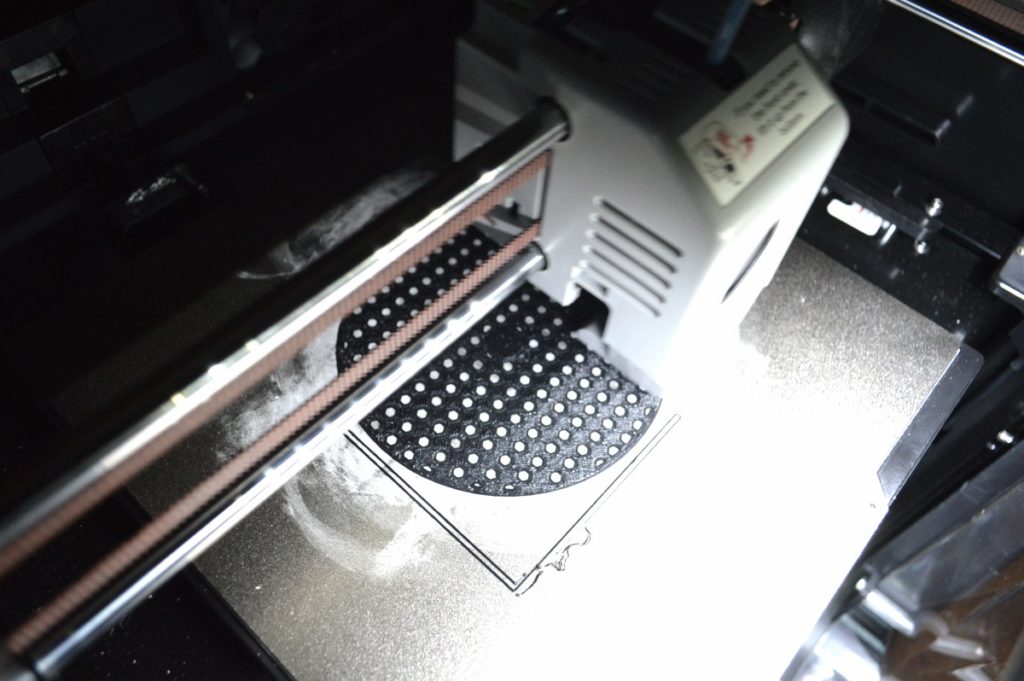

印刷時間の最適化
構造整理により
印刷時間は約3時間まで短縮しました。
組立と最初の使用
穴のサイズは0.5mmほど大きく設計していましたが
3Dプリント時に端部がわずかに狭くなっていました。
ナット側面にくぼみがあるため、はんだごてで溶着すると丁度いい具合になるはず。
3Dプリント ナットのヒートインサート

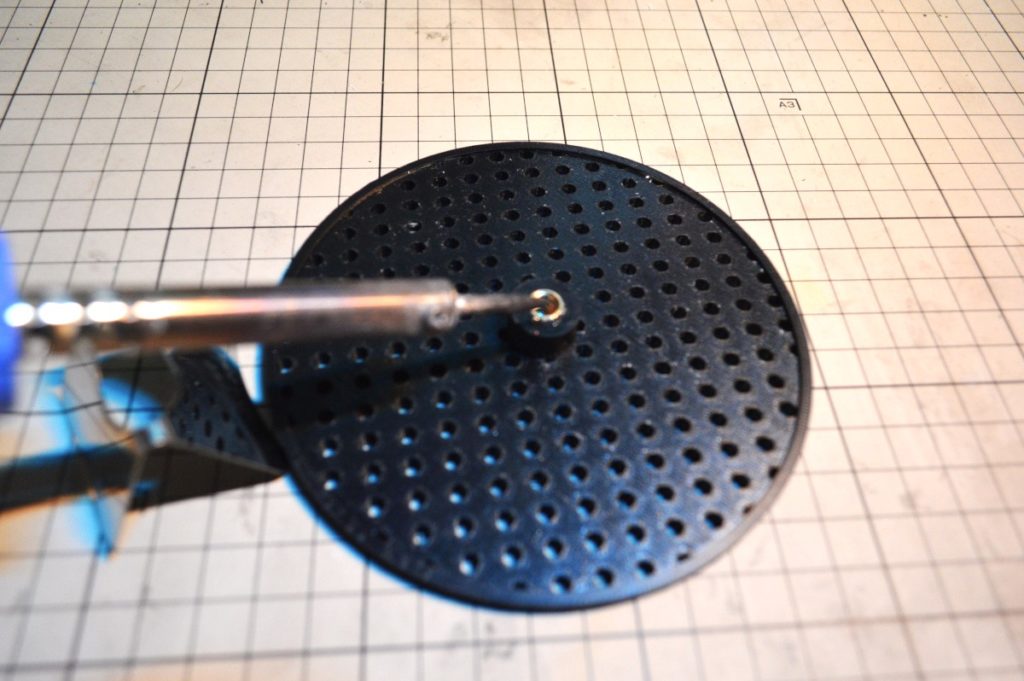

印刷後、ナットを挿入すると、わずかに穴が狭かったため
はんだごてで溶着固定しました。
完成した作業台を、1/4インチネジのミニ三脚に取り付けるとこんな感じです。
直径120mmは模型や小型機構のベースとして適切なサイズです。

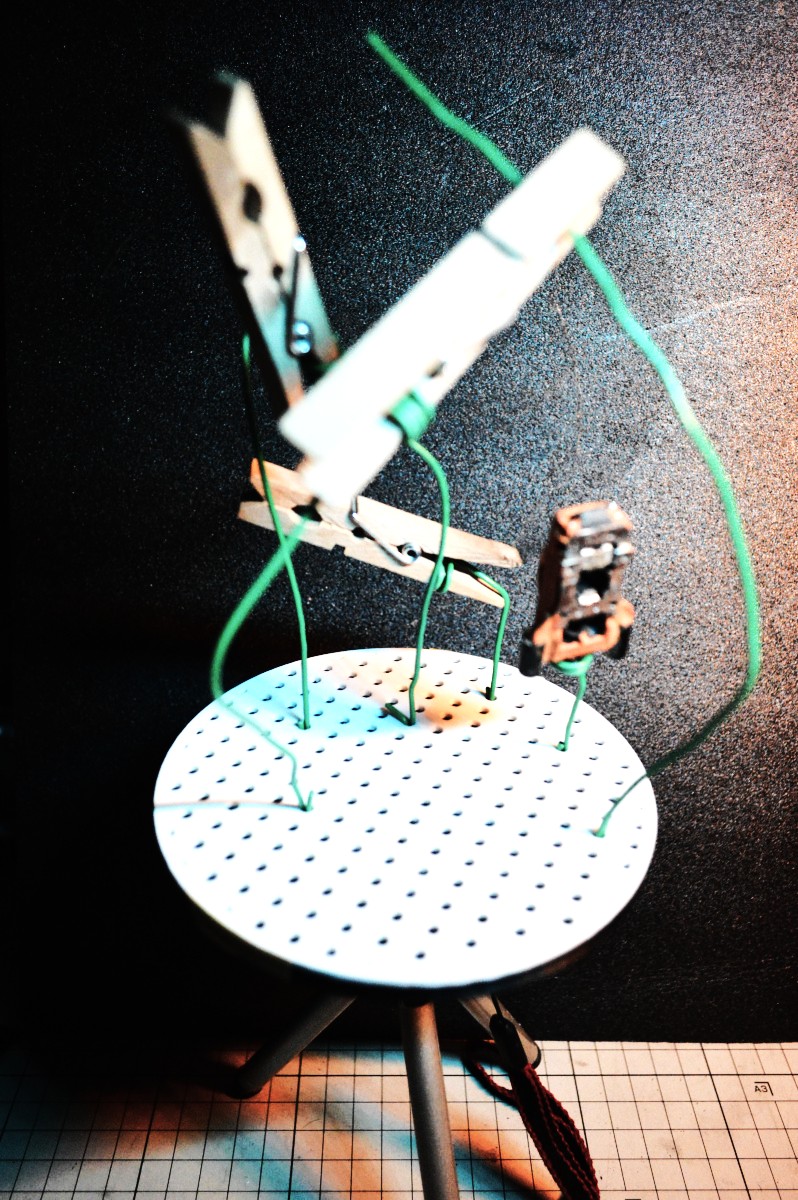

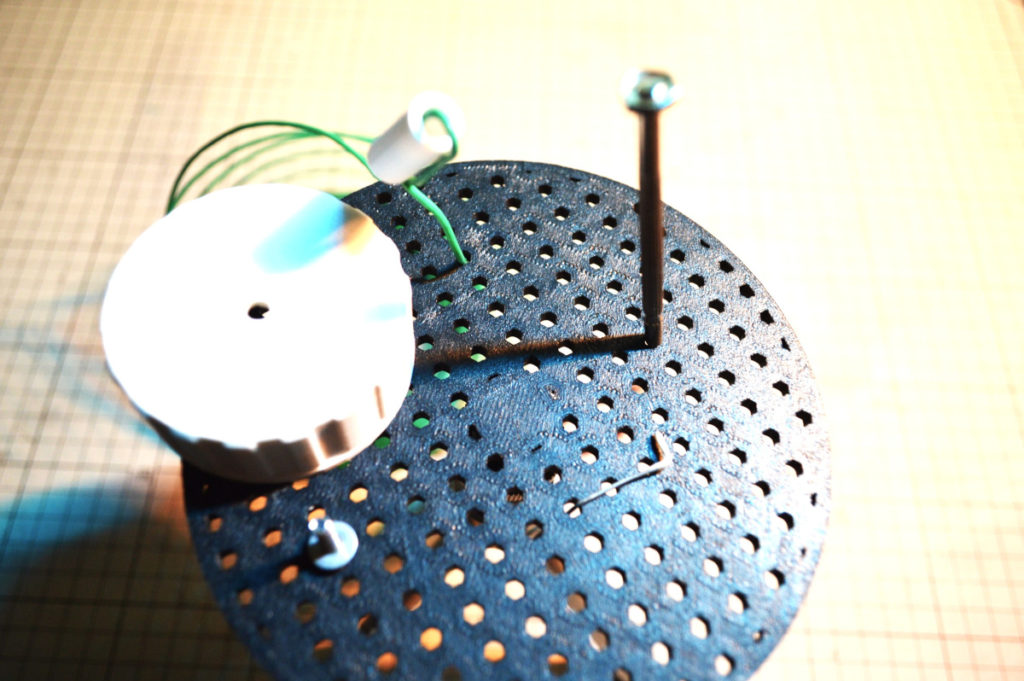

空中保持作業台としての使用
穴にワイヤーや支柱を差し込み、
対象物を任意位置で支持できます。
撮影では園芸用ワイヤーを使用しました。
径が細いため差し込み部を折り返し、
二重にして固定しています。
適切な支柱がなくても
工夫で保持可能です。

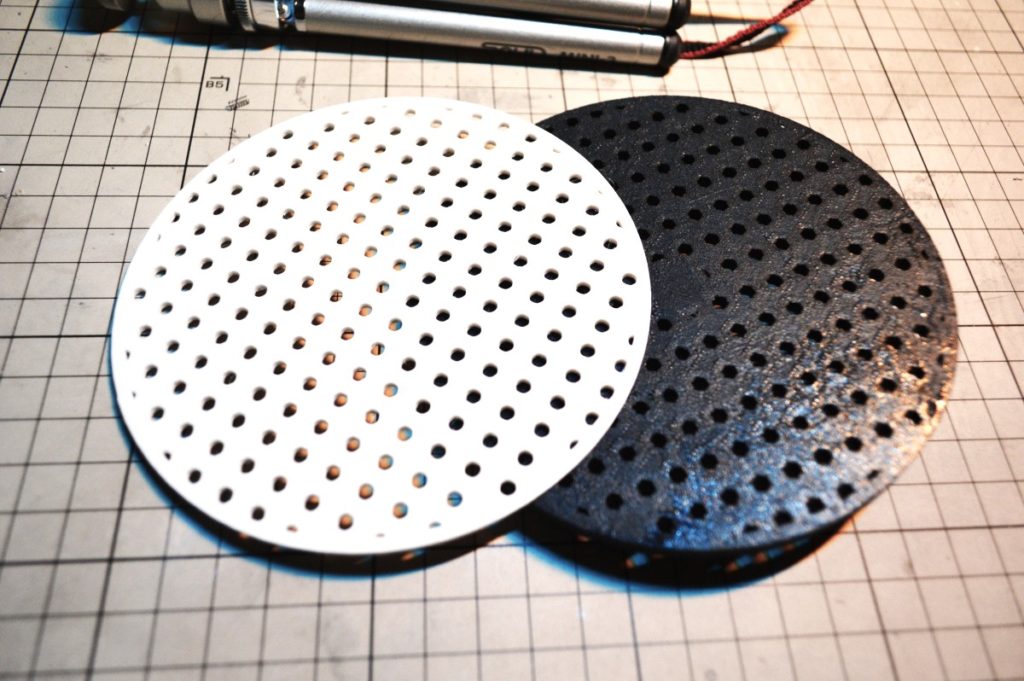

交換用PLAパッドの追加
ABS本体は丈夫ですが、表面加工時に傷む可能性があります。そこで
穴位置一致の薄いPLAパッド
を追加しました。
両面テープ固定
交換可能
加工用
作業内容に応じて使い分けできます。
想定用途
本作業台は次の用途を想定しています。
- はんだ補助台
- 精密作業ホルダー
- 塗装ホルダー
- 塗装ベース
- 模型固定
- 接着固定
- 電子工作仮配置
- 小型機構組立
当サイトの
5mmパイプ軸モジュールの治具にも適します。
カメラネジ固定による角度調整
作業台は1/4カメラネジで固定します。そのため
任意角度
横向き
逆さ
でも保持可能です。
支持荷重は三脚サイズに依存します。
もっと太いワイヤーや番線（なまし鉄線）、全ネジボルトなどを使用すれば、一般的な工具（レンチや差金）ほどの重さでも空中保持できます。
制作を通して得た知見
今回の制作で得られたポイント
穴密度と強度の関係
ABS土台の有効性
三脚流用の汎用性
ナット固定の余裕設計
作業台直径と安定性
まとめ
壊れた雲台ナットとミニ三脚を活用し、
多点支持・角度調整が可能な小型作業台を制作しました。
既存パーツと3Dプリントを組み合わせることで、
用途に合わせた作業治具を手軽に作れます。
