本モデルは、外径5 mmの丸棒・パイプを軸として使用できる拡張モジュール（ギア）です。
フレーム構造、回転機構、スライド機構、搬送機構などの工作に利用できます。
本体の内径には適度なクリアランスを設けており、5 mmパイプや丸棒に差し込んで回転・摺動・支持などの機能を追加できます。
市販のプラスチック棒、木製丸棒、金属棒などにも対応可能です。
軽量かつシンプルな構造のため、3Dプリント後にそのまま使用でき、接着やビス固定、圧入など用途に応じた取り付けが可能です。
5 mm規格フレームや機構モジュールの拡張パーツとして使用できます。
Description:5mm pipe module (GEAR 16)
- Shaft: 5 mm
- Gear teeth: 16
- Width: 18 mm
This model is an expansion module designed for 5 mm rods or pipes as an axle standard.
It can be used to add rotation, sliding, support, or transport functions to 5 mm frame or mechanical structures.
The inner diameter includes proper clearance to fit 5 mm rods, allowing smooth rotation or movement.
Compatible with plastic, wooden, or metal 5 mm rods.
Lightweight and simple geometry enables direct use after 3D printing.
Suitable for modular frames, mechanisms, robotics, and DIY constructions.
工作用途例（ギア部品のケース）
- 手回しギア減速
- モーター可動
- ギアローラー運送
- 巻き上げウインチ
- ギア比比較
- ミニ機械
- ロボット露出ギア・・・など

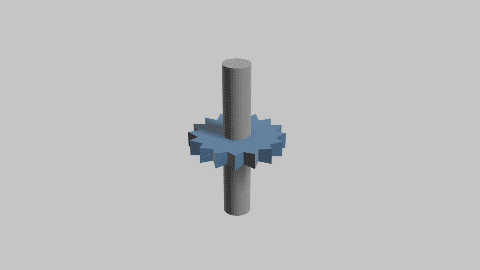

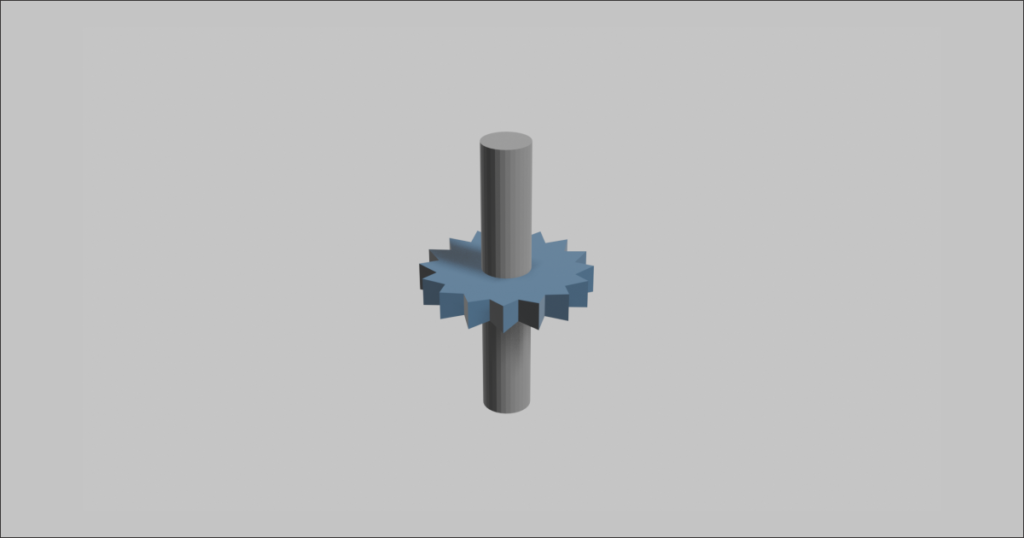

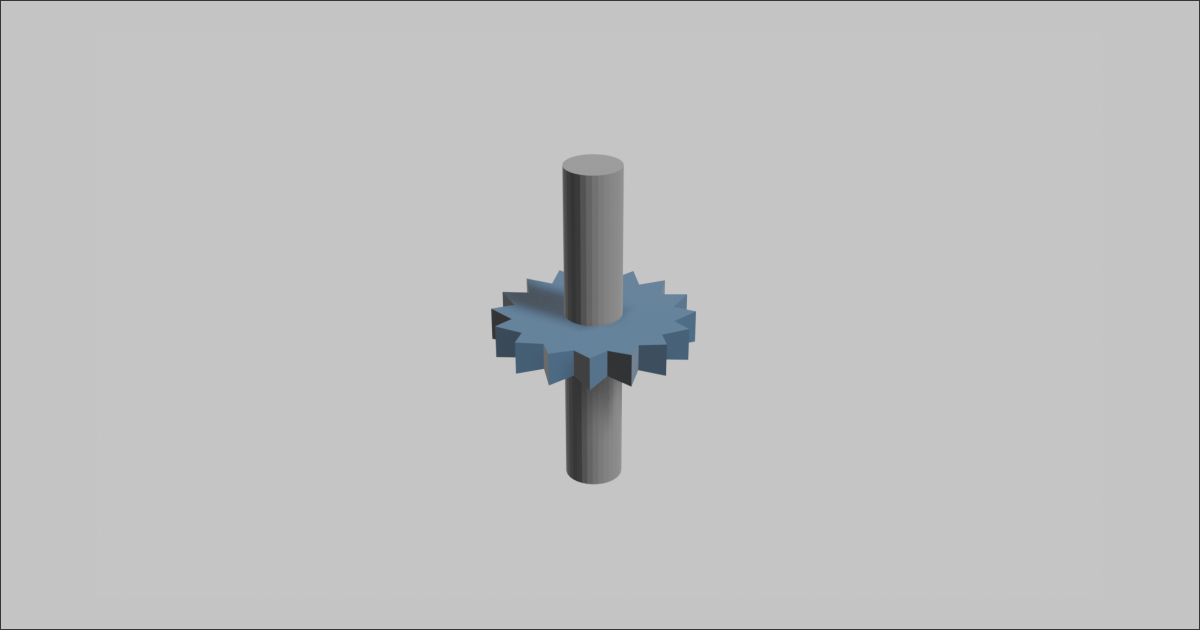

5ｍｍ軸 ギア（N=16） 簡易説明
5mm軸のギアモジュールです。歯の数は１２枚、１６枚、２０枚を用意しています。

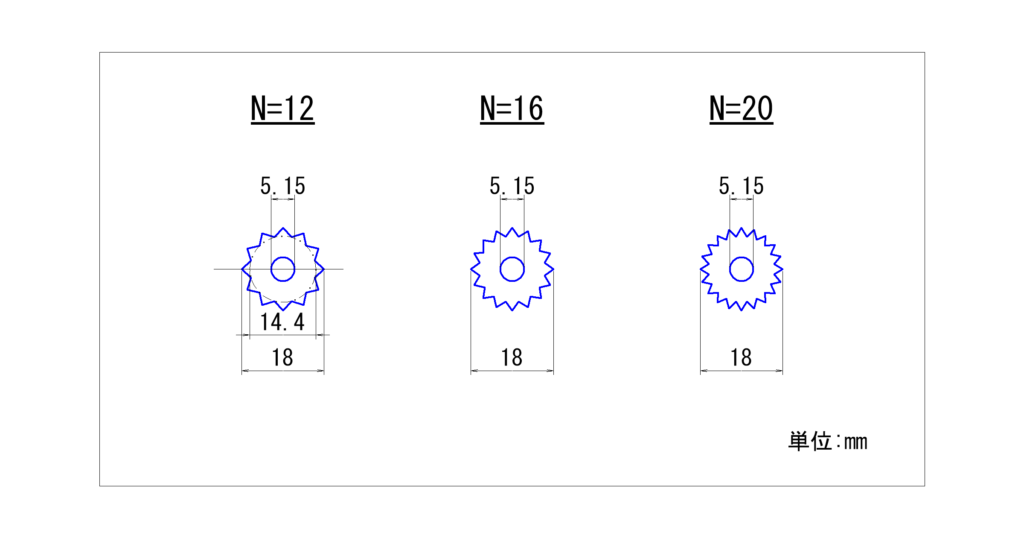

外径は18mm固定（内側で14.4mm)、穴の径5.15ｍｍ）
角丸めの処理はプリントテストにより、角を残した方が嚙み合いやすかったため行っておりません。
※プリンタノズル径にも左右されます。
5mmパイプ拡張モジュール：ギア・歯車 N=16 3Dデータダウンロード

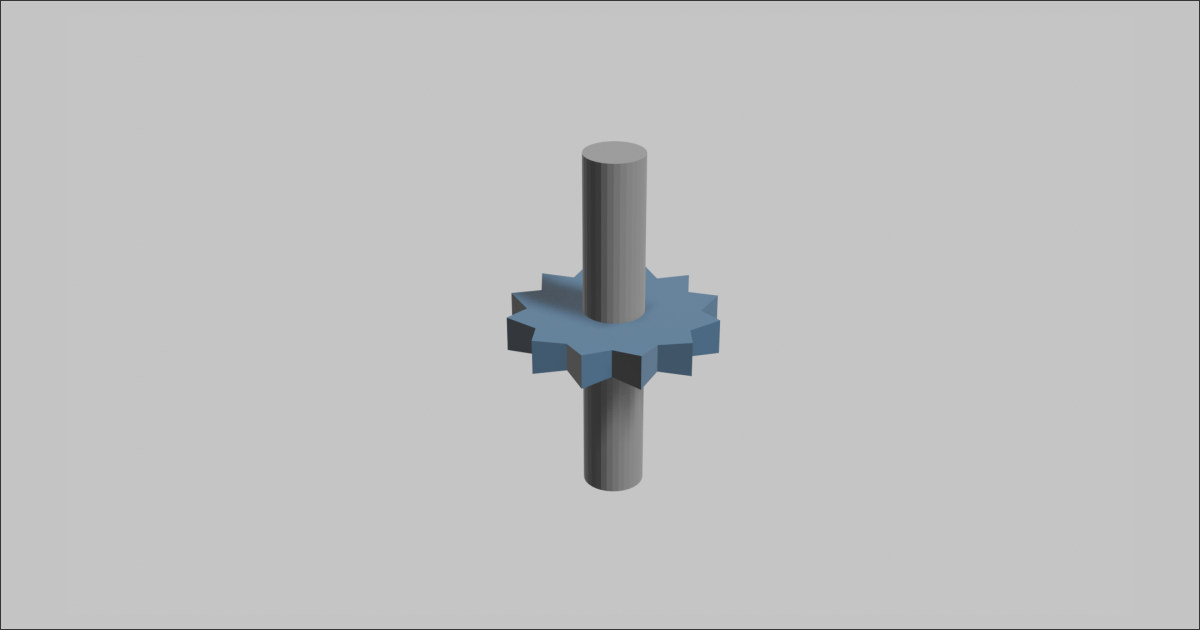

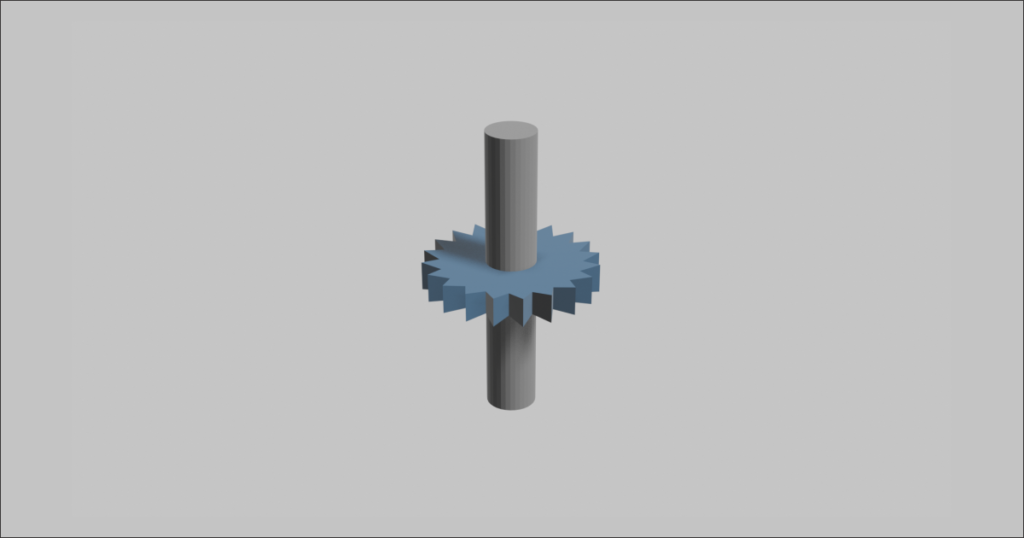

ギアパーツ その他のバリエーション
5mm_Gear16_Hub – Free 3D Model
English Description
This model data is available for free download in STL, FBX, and OBJ formats.
It is a lightweight 3D model suitable for 3D printing, digital content, and customization.
| Model Name | 5mm_Gear16_Hub |
| Category | 5mm pipe Module , rotation |
| Formats | STL,FBX,OBJ |
仕様（サイズ・構造）
| 形式 | STL/FBX/OBJ |
| 実寸サイズ | 18.0×18.0×3.0(mm) |
| スケール | 1:1 |
| 3Dプリント最小肉厚（推奨） | ギアの厚さ3.0mm |
| モデル | 5mm径パイプ用 ギア N=16 |
| サポート材 | ビルドプレート |

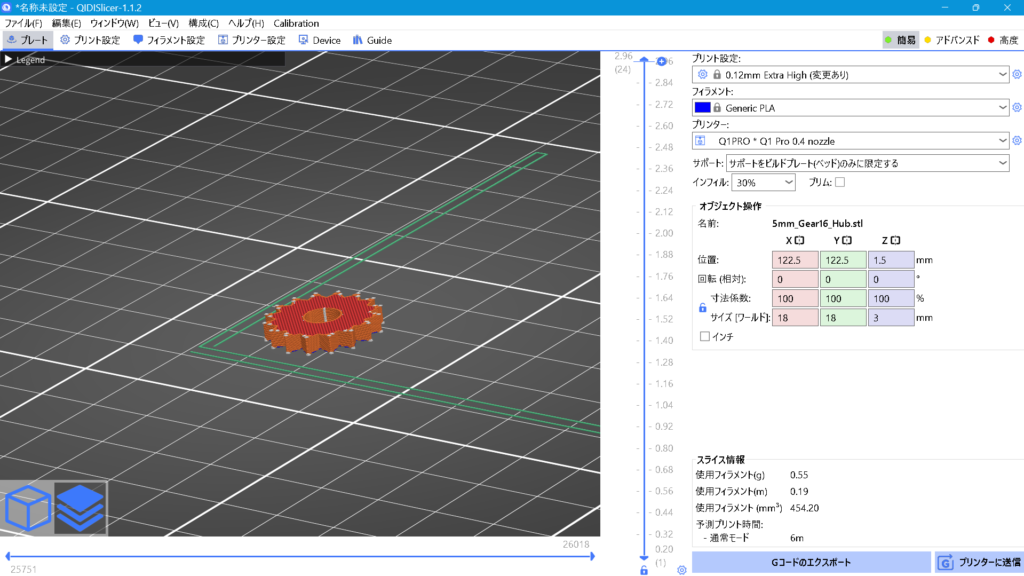

推奨印刷条件
ギアの強度を高めたい場合、厚さ（Z軸）のサイズを大きくしてください。フィラメントがPLAなら3mm厚でもかなり丈夫です。
このモデルをサイズ100%、インフィル30％で印刷した時にかかるコスト
- 使用フィラメント(g)：0.55
- 使用フィラメント(m)：0.19
- 印刷時間：約6分
→ PLA 1kg = およそ2000円 →1g = 2円
コスト：0.55ｇ×2円 ＝ 1.1円（PLA換算）
小型モーター（2 mm軸）と5 mmギアモジュールの接続方法
FDM 3Dプリントで小径・細歯のギアを正確に造形することは難しく、
特に直径5 mm前後の歯車は強度・精度の両面で破損しやすくなります。
そのため本シリーズでは、小型モーターとは直接噛み合わせず、段階的に接続する構成を推奨します。
本シリーズギアの設計思想
本シリーズのギアは：
5 mm軸共通
外径共通
歯数バリエーション
により、DIY機構・模型構造向けの汎用回転モジュールとして設計されています。
小型モーターとは直接噛み合わせるのではなく、
ベルト・減速段・ローラー等を介して接続することで安定して動作します。
5mmパイプ 標準パーツ一覧
ストレートジョイント：Straight Coupler / Sleeve
L字エルボ:90° Elbow Joint / Elbow（補強バージョン）
3方向コーナー:3-Way Corner Joint / Corner Connector
ベースプレート:Base Plate / Mount Base
免責事項
本3Dモデルは観賞・模型・検証用途を目的として提供しています。
実際の荷重支持・構造用途・安全性が求められる用途には使用しないでください。
本データの使用・加工・3Dプリントによって生じた
破損・事故・損害等について、作者は一切の責任を負いません。
利用規約：ライセンス
利用条件 / License
・個人利用・商用利用ともに可能です
・利用時の連絡は不要です
・クレジット表記は任意ですが歓迎します
・改変、加工、スケール変更、テクスチャ変更など自由に行えます
・本データそのもの、または改変データの再配布・販売は禁止します
- Personal and commercial use allowed
- No attribution required (credit appreciated)
- Free to modify, adapt, rescale, or retexture
- Redistribution or resale of the model data, whether original or modified, is prohibited
本ライセンスは同梱されるすべての形式（STL、FBX など）に適用されます。
This license applies to all provided formats (STL, FBX, etc.).
作者情報
3Dモデリング・CAD設計・建設分野の資料制作を行っています。
