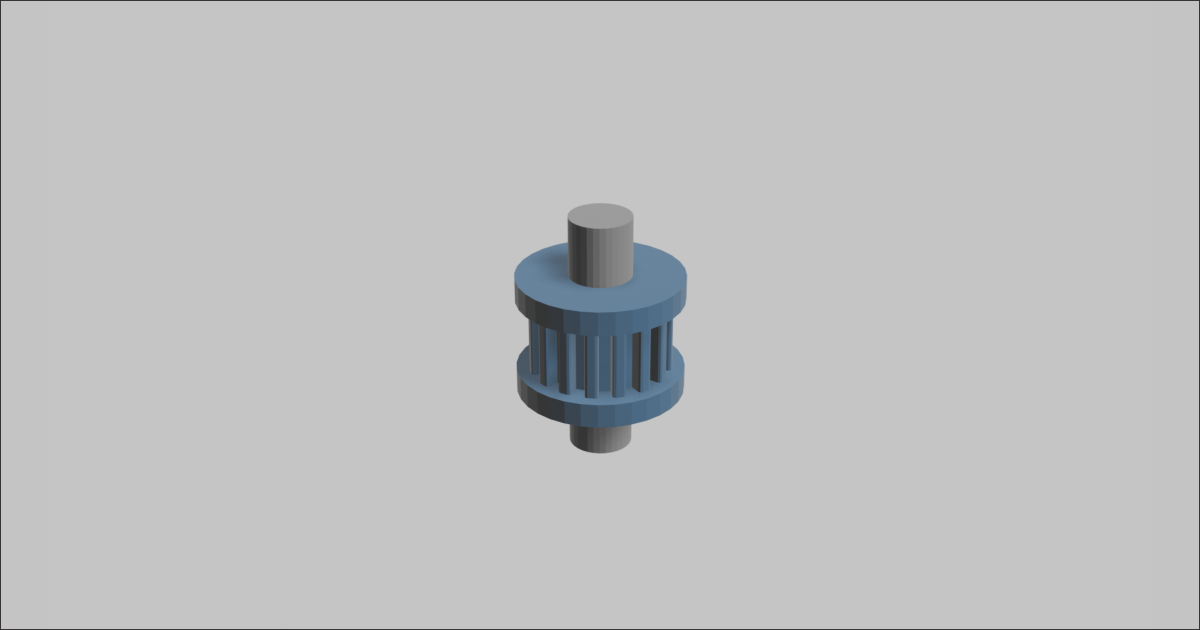

5 mmパイプまたは丸棒を軸として使用する小型機構向けの試作タイミングプーリーです。
16Tおよび20Tの2サイズを用意しています。
本モデルは市販タイミングベルト規格に完全準拠した精密歯形ではなく、FDM方式3Dプリンタでの出力性・強度・実用性を優先して調整したプロトタイプ形状です。
5 mm shaft timing pulley (16T & 20T) 3D MODEL FREE
Small timing pulley set designed for 5 mm pipe or rod shafts.
Includes 16T and 20T versions for ratio and torque selection.
Optimized for FDM 3D printing with reinforced tooth profile and flange guides.
Suitable for lightweight mechanisms, DIY motion systems, and small robotics.

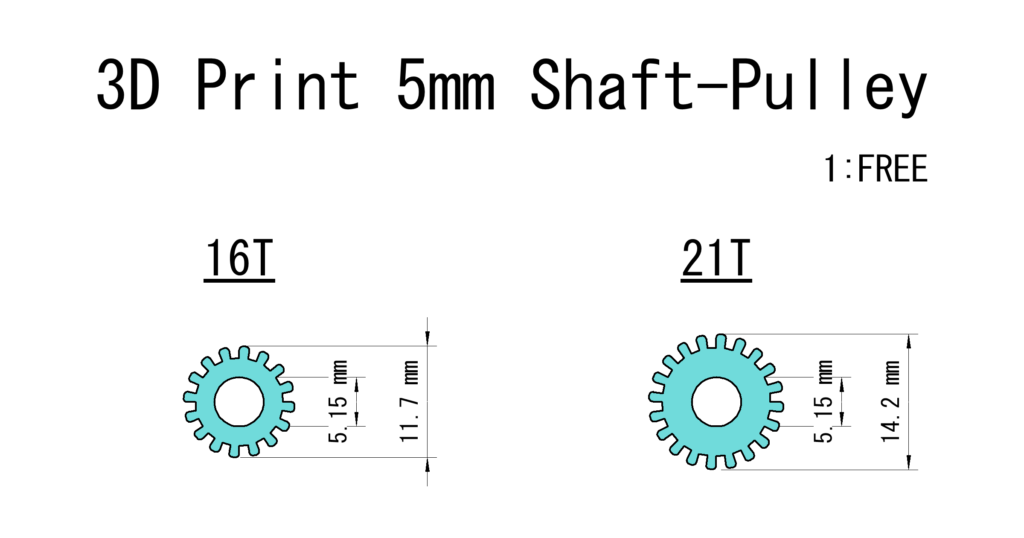

設計基準（3Dプリント プーリー略図）PLA,ABSを想定
- 5 mmパイプ／丸棒へ直接固定する前提
- 接着・溶着固定を想定（部材の割れ防止のためネジ固定機構なし）
- 小径樹脂プーリーとして破損しにくい歯形に調整
- 一般的なFDMノズル径で再現可能なR寸法
CAD上では歯角や底角度を設定できるのですが、３Dプリント時に形状が出やすいように省略しています。（ベルトとの嚙み合わせや滑りにくさを優先しつつ、形状が極端になるように）
3Dプリント プーリー（5mm軸）データのダウンロード
16T
20T
寸法仕様
| 項目 | 16T | 20T |
|---|---|---|
| 外径 | 11.7 mm | 14.2 mm |
| 歯底径 | 外径の約80% | 外径の約80%（やや深めに設定） |
| 歯角R | 約0.3–0.5 mm | 約0.3–0.5 mm |
| 対応ベルト幅 | 5 mm（6 mm兼用可） | 5 mm（6 mm兼用可） |
| フランジ厚 | 2 mm×両側 | 2 mm×両側 |
| 軸穴 | 5 mmパイプ基準 | 5 mmパイプ基準 |
※歯形はプリント適性を考慮した簡略GT2相当形状

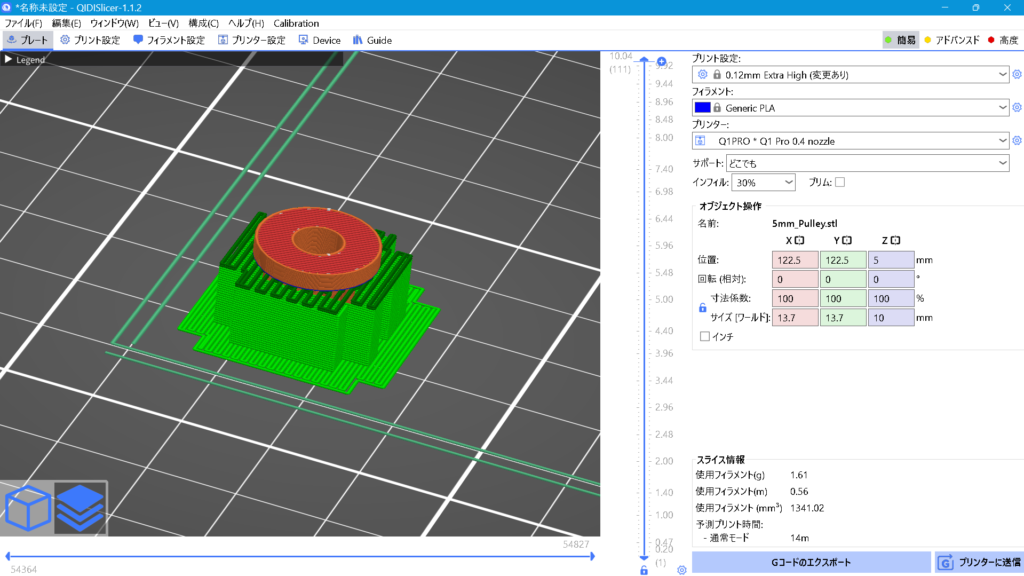

推奨印刷条件（スライサー設定画面）
形状的にサポートは全体に必要ですね。
印刷の向きは、縦でも横でも、強度に極端な差はありませんでした。（応力がベルトの面でかかるため）
このモデルをサイズ100%、インフィル30％で印刷した時にかかるコスト
- 使用フィラメント(g)：1.61
- 使用フィラメント(m)：0.56
- 印刷時間：約14分
→ PLA 1kg = およそ2000円 →1g = 2円
コスト：1.61ｇ×2円 ＝ 3.2円（PLA換算）
ベルト適合について
幅5 mmのタイミングベルトを基準としていますが、
フランジ間隔に余裕を持たせているため6 mmベルトも使用可能です。
使用するベルトメーカー・材質・ピッチ精度により、
噛み合い感や張力は変化する可能性があります。
固定方法
本プーリーは小径・薄肉構造のため、金属ネジ埋め込み固定は推奨していません。
推奨固定方法
- 瞬間接着剤
- エポキシ接着
- 樹脂溶着
軸材質が木材・樹脂の場合でも破損リスクを抑えられます。
縛りプレイにはなりますが、プーリーの穴は狭くしてあるので
強い力がかかると軸の素材が良くないと折れますね。(笑)
3Dプリント前提の注意
本モデルは以下を前提に歯形を調整しています：
- PLA / ABSフィラメント
- 一般的FDMノズル径
- 積層による角R再現限界
そのため機種・設定・材料により精度差が生じます。
適合確認状況
16Tモデルは、作者使用の3Dプリンタ環境において
GT2系タイミングベルトとの外観上の噛み合いを確認しています。
ただしすべてのベルト規格適合を保証するものではありません。
使用時の調整について
ベルト種類や用途に応じて、以下の微調整が必要になる場合があります：
- 歯高さ
- 外径
- 軸クリアランス
- フランジ間隔
本データは試作・改変・再配布を想定したベースモデルです。
