【無料3Dモデル】5mmパイプ拡張：スライダー　STL/FBX/OBJデータ（3Dプリント対応）

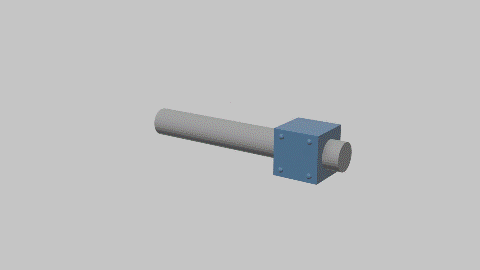

5mmパイプ軸に沿ってスライドできる小型キューブ型パーツです。
外形8.5mmのコンパクト設計で、5.25mm穴により5mmパイプへ軽く挿入できます。
接着した部品を直角方向へ位置調整したり、水平移動ガイドとして使用できます。
底面の1mm突起により接地摩擦を低減し、スムーズなスライドが可能です。

4mLホッパー（5mmパイプ）データのダウンロード

5mm_Slider 3D MODEL FREE

A compact cube-type slider designed for 5 mm rods or tubes.
The 5.25 mm bore allows smooth insertion onto a 5 mm shaft, enabling attached parts to move horizontally perpendicular to the rod axis.
A 1 mm micro-stud texture on the bottom surface reduces contact friction for smoother sliding.
Suitable for positioning small components, adjustable mounts, and lightweight sliding mechanisms in 5 mm modular structures.

用途例

• センサーや小型部品の位置調整スライダー
• ミニ治具・定規やガイドの移動ベース（卓上カッター、ケガキなど）
• 5mmパイプ構造の可動ステージ
• 小型電動工具や軽量パーツの横方向スライド機構（ミニルーター、研磨機、ドリル、水槽ヒーターなど）
• 小型カメラやマイクなどの位置調整
• （別記事）ベースプレート上の可動台座
• 教育用リンク機構モデル
• 小型ディスプレイ・模型の位置調整台

寸法仕様

項目	サイズ
スライダー本体	9.5mm×8.5mm×8.5mm
軸穴	5 mmパイプ基準（クリアランス5.35mm)

推奨印刷条件（スライサー設定画面）

推奨インフィルは15％、5mm穴をZ方向に向けて設定するとサポートなしで印刷可能です。

また、1mmの小さな突起部分を床などの接触面に向けると
摩擦を面ではなく点で受ける事ができます（気持ちの問題かもしれません）

このモデルをサイズ100%、インフィル15％で印刷した時にかかるコスト

• 使用フィラメント(g)：0.53
• 使用フィラメント(m)：0.18
• 印刷時間：約10分

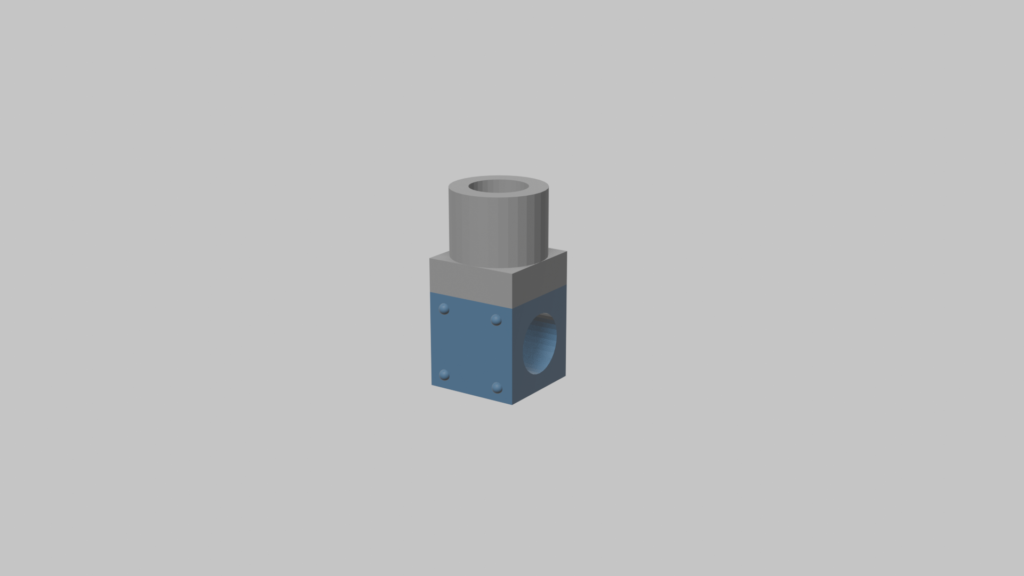

追加モジュール：5mmパイプスライダー+ジョイント版

5mmパイプ上をスライドできる機能に加え、直角方向へ他パーツを接続できるジョイント機能を統合したモジュールです。
位置調整と固定接続を同時に行えるため、可動構造やフレーム組立の自由度が向上します。
5mmパイプモジュール構造の可動ジョイントや調整機構に適しています。

Slider-Joint Module

A combined slider and joint module for 5 mm rod systems.
This part integrates a 5 mm rod slider with a perpendicular connection interface, allowing both positional adjustment along the rod and structural linkage to other modules.
Ideal for creating movable joints, adjustable frames, and modular mechanisms within 5 mm pipe constructions.
Designed for adhesive fixing of attached parts after alignment.

スライドジョイントの活用例

• スライド位置調整付きフレーム接続部
• 可動アームの基部ジョイント
• 高さ／幅調整可能なミニ構造体
• 小型カメラやセンサー、小型治具の可動マウント
• 教育用リンク機構モデル

スライドを5mmパイプに固定する場合

• 瞬間接着剤
• エポキシ接着
• 樹脂溶着
