本シリーズは外径5mm規格のパイプとジョイントを組み合わせて使用できる汎用構造パーツ（ベースプレート）です。
ジョイント側にはわずかなクリアランスを設けており、3Dプリントパイプだけでなく、市販の5mm丸棒（プラスチック・木材・金属）とも組み合わせ可能です。
模型フレームや構造体、配管表現、メカディテールなど幅広い用途に対応します。
用途に応じて接着固定または差し込み式で使用できます。
5mm丸棒に対する実測クリアランス検証に基づき、ジョイント穴径は5.15mmで設計しています。
This series is a modular pipe and joint system designed for 5 mm outer-diameter rods.
The joint sockets include a slight clearance, allowing compatibility not only with 3D-printed pipes but also with commercially available 5 mm rods made of plastic, wood, or metal.Suitable for model frames, structural assemblies, piping details, and mechanical builds.
Parts can be used as press-fit or glued depending on application.
5mmパイプ部品 エンドキャップ3Dデータのダウンロード
3Dモデルデータのダウンロード
お使いの3Dプリンター種類、機種、フィラメント設定によって
若干フィット感が異なりますから、きつすぎる・緩すぎる場合は印刷時にスケールを微調整して下さい。（例：100％→105％）
3ｍｍ、7ｍｍパイプにサイズ変更して使う場合
本モデルは外径5 mm・内径3 mmのパイプ形状を基準として設計されています。スライサーで60%に縮小すると外径3 mm、140%に拡大すると外径7 mmのパイプに使用できます。
| 目標外径 | スケール比率 | ％表記 | 部品肉厚 |
|---|---|---|---|
| 3mm | 0.6 | 60% | |
| 5mm（このデータのデフォルト） | 1.0 | 100% | |
| 7mm | 1.4 | 140% |

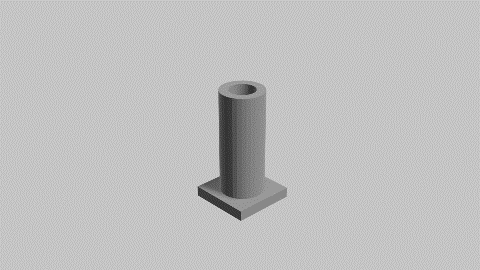

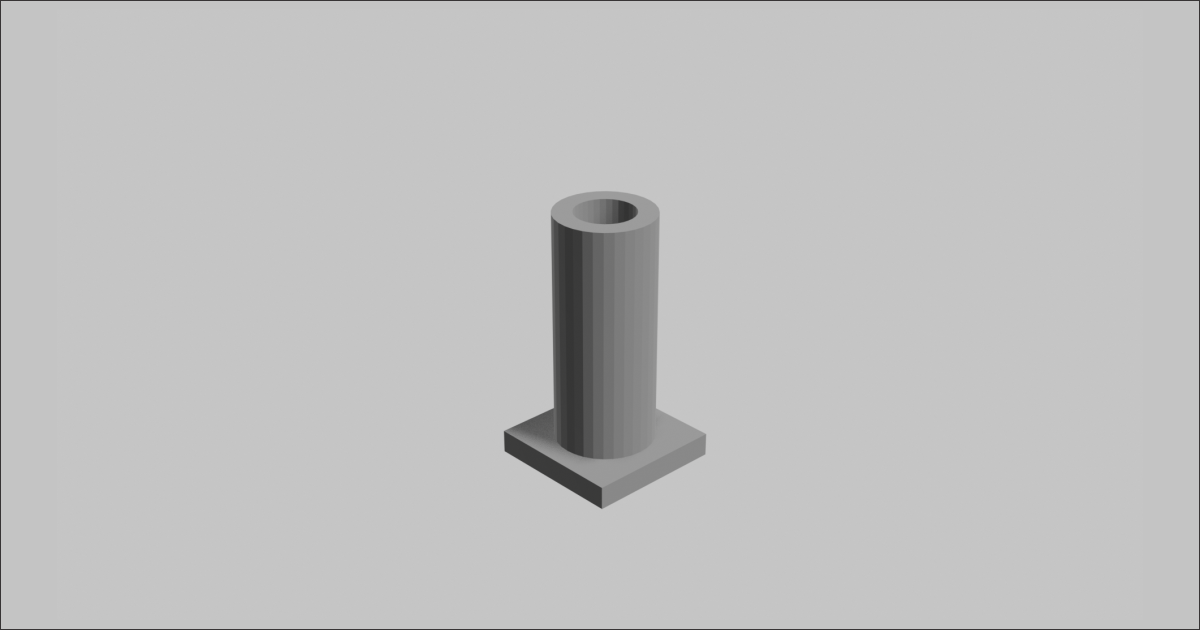

Base Plate 5mm – Free 3D Model
English Description
This model data is available for free download in STL, FBX, and OBJ formats.
It is a lightweight 3D model suitable for 3D printing, digital content, and customization.
| Model Name | Base Plate (5mm pipe) |
| Category | Mecha Module |
| Formats | STL,FBX,OBJ |
仕様（サイズ・構造）
| 形式 | STL/FBX/OBJ |
| 実寸サイズ | 12.0×12.0×22.0(mm) |
| スケール | 1:1 |
| 3Dプリント最小肉厚（推奨） | このモデルでは約1.68mm |
| モデル | 5mm径パイプ用 ベースプレート |
| サポート材 | ビルドプレート |
推奨印刷条件
このモデルをサイズ100%、インフィル30％で印刷した時にかかるコスト
- 使用フィラメント(g)：1.21
- 使用フィラメント(m)：0.42
- 印刷時間：約18分
→ PLA 1kg = およそ2000円 →1g = 2円
コスト：1.21ｇ×2円 ＝ 2.4円（PLA換算）
推奨3Dプリント設定
・ノズル：0.4 mm
・積層ピッチ：0.2〜0.3 mm
・インフィル：30～100%
・サポート：ビルドプレート
5mmパイプパーツ一覧
ストレートジョイント：Straight Coupler / Sleeve
L字エルボ:90° Elbow Joint / Elbow（補強バージョン）
3方向コーナー:3-Way Corner Joint / Corner Connector
ベースプレート:Base Plate / Mount Base
免責事項
本3Dモデルは観賞・模型・検証用途を目的として提供しています。
実際の荷重支持・構造用途・安全性が求められる用途には使用しないでください。
本データの使用・加工・3Dプリントによって生じた
破損・事故・損害等について、作者は一切の責任を負いません。
利用規約：ライセンス
利用条件 / License
・個人利用・商用利用ともに可能です
・利用時の連絡は不要です
・クレジット表記は任意ですが歓迎します
・改変、加工、スケール変更、テクスチャ変更など自由に行えます
・本データそのもの、または改変データの再配布・販売は禁止します
- Personal and commercial use allowed
- No attribution required (credit appreciated)
- Free to modify, adapt, rescale, or retexture
- Redistribution or resale of the model data, whether original or modified, is prohibited
本ライセンスは同梱されるすべての形式（STL、FBX など）に適用されます。
This license applies to all provided formats (STL, FBX, etc.).
