概要 アクションカメラ：GoPRO互換あり

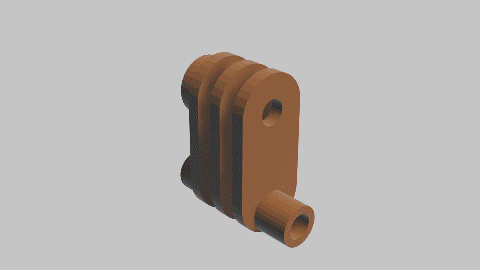

5mmパイプ・丸棒に装着できるアクションカメラ用マウントの3Dプリントモデルです。
GoPro互換フォークマウント形状に対応し、一般的なアクションカメラ用ボルトナット（約5mm径）で固定できます。
5mm軸モジュールとして設計しており、3Dプリントだけでなく市販のプラスチック棒・木棒・金属丸棒などにも装着可能です。
Action camera mount for 5 mm rods (Free 3D Model)
This is a 3D-printable action camera mount designed for 5 mm rods or round bars.
The fork interface is compatible with standard GoPro-style mounts and uses a typical ~5 mm camera bolt.
Both the rod hole and camera interface are set to 5.2 mm clearance, allowing smooth rotation for angle adjustment while enabling secure tightening.
Two versions are included:
- Short (10 mm spacing) – compact and rigid
- Extended (20 mm spacing) – improved bolt clearance and usability
The mount can be used with 3D-printed rods as well as commercial plastic, wooden, or metal rods near 5 mm diameter.
Uses
- Mounting action cameras on small rods or frames
- Helmet or wearable micro-rigs
- DIY camera fixtures and jigs
- Robotics or RC camera mounts
- Tripod or stand adapters (small rods)
- Experimental or observation setups
設計コンセプト
- 5mm軸モジュールとの互換性（市販の5mm径の木材・プラスチック・金属などの素材にも対応）
- GoPro互換ボルト径との整合
- 回転調整＋ネジ固定の両立
- 3Dプリント材の弾性を活用した保持
パイプ軸およびカメラ固定穴はφ5.2mmクリアランスに設定し、回転調整と確実な締結を両立しています。

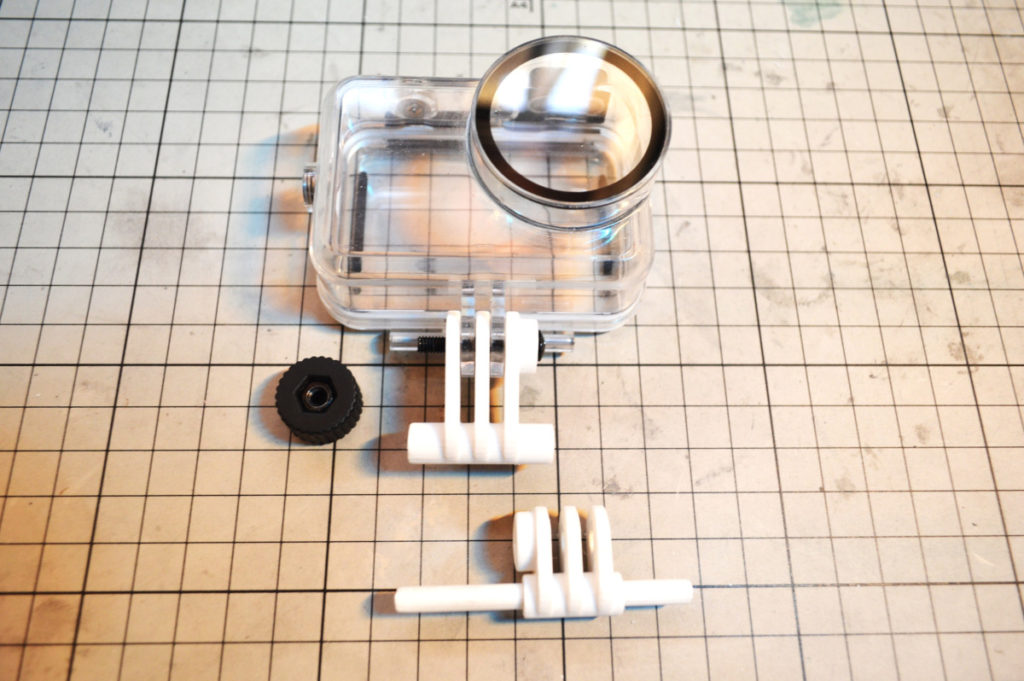

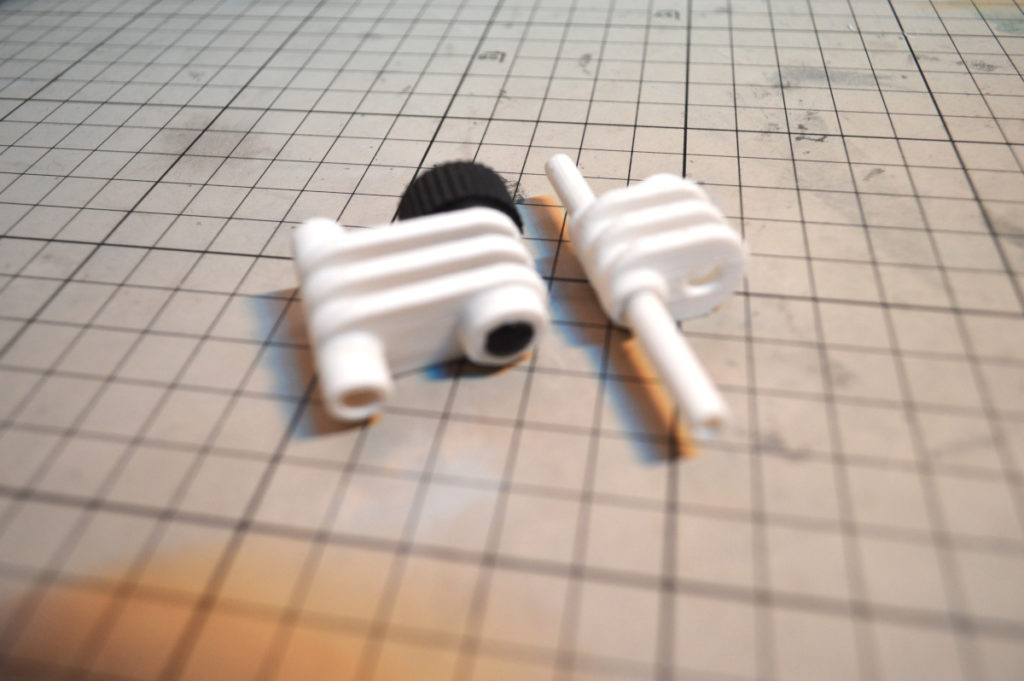

バリエーション
ショートバージョン（軸間10mm）
初期に設計したモデルです。
特徴：
軸間距離が短くコンパクト（カメラ荷重の負荷がパイプ軸にかかりにくい設計）
ネジ締結時のたわみが少ない
強固な保持感
注意：
ボルトハンドル形状（サイズ）によっては干渉の可能性あり
六角ナット穴がやや長円（初期形状）※実は計算ミス
※コンパクト性を重視する用途向け
※設計履歴としてデータ公開
モデルデータに多少誤差はあっても、短いカメラマウントが必要な（寛容な）方のために公開します。

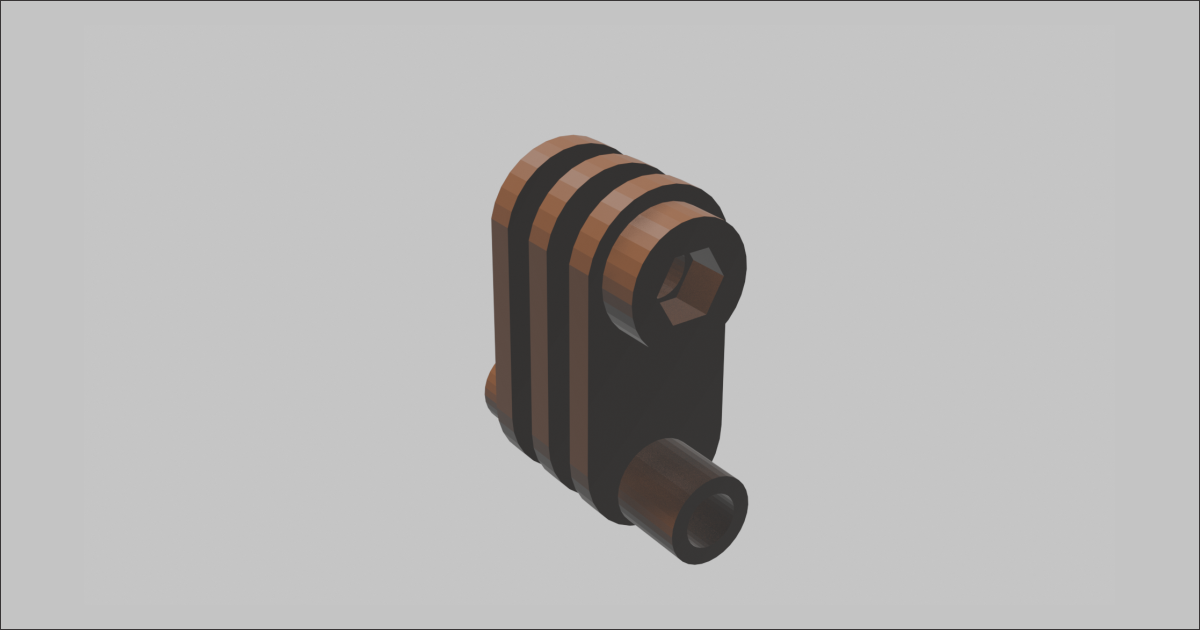

延長（軸間20mm）※こちらがおすすめ
改良版・推奨モデル。
改良点：
軸間距離 +10mm
六角ナット穴修正（7.8mm）
軸・カメラ側クリアランス5.2mm統一（素材や3Dプリント結果によってたまに穴が狭いことがあるため）
パイプ保持長さ30mmへ延長（取り付けたカメラの重さを支えやすくするため）
延長によりボルト操作性と干渉回避を改善しています。
保持長延長により緩い軸でも締結可能です。
私が持っている締め付けネジでは、ハンドル部分が大きいタイプもあったので、思い切って10mm延長してみました。
材料と強度特性
PLAフィラメントで検証しています。
特性：
市販樹脂マウントと同等の保持力
締結時に適度な弾性変形
破断ではなく弾性変形で荷重分散
延長版では軸間距離が長くなるため、PLA弾性がより体感できますが、構造的に潰れ切ることはありません。
5mm軸用 アクションカメラマウントの寸法図(GoPRO互換)
マウント肉厚：2.7mm
スリット空間：3.3mm
構造上この厚みが最適バランスです。
図面に記載し忘れていましたが、マウント支柱の間隔（ピッチ）は6mmです。

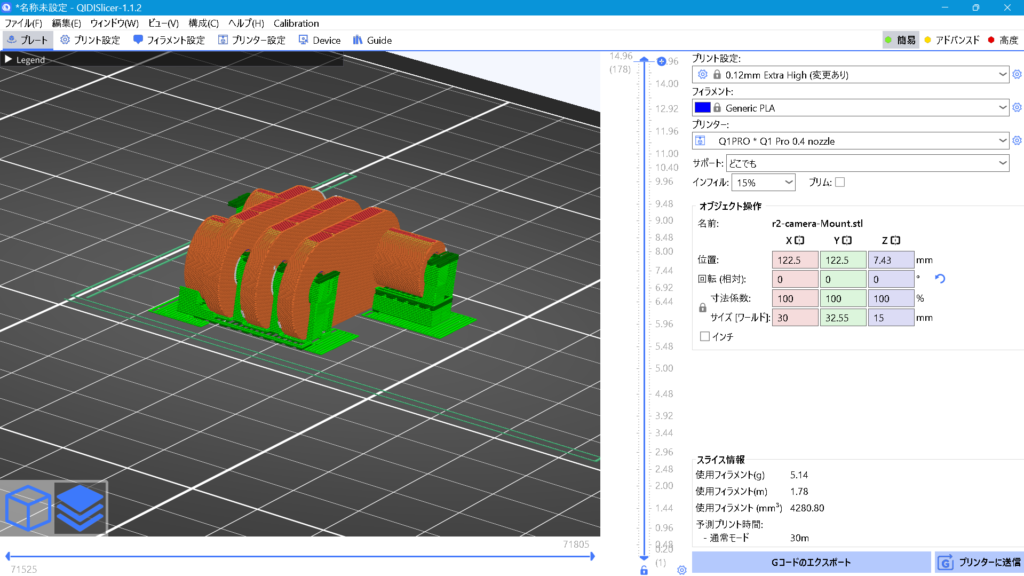

3Dプリント設定（重要）
このモデルをサイズ100%、インフィル15％で印刷した時にかかるコスト
- 使用フィラメント(g)：5.14
- 使用フィラメント(m)：1.78
- 印刷時間：約30分
→ PLA 1kg = およそ2000円 →1g = 2円
コスト：5.1ｇ×2円 ＝ 10円（PLA換算）
強度確保には積層方向が重要です。
推奨方向：軸同士が横向き（寝かせ配置）※上のスライサー設定画面を参考にして下さい
理由：締結荷重が層間剥離方向に作用しないため（薄い支柱は積層方向に対して横からの力に弱いため）
非推奨：支柱縦方向積層
→ 横締結に弱くなります
3Dモデル：カメラマウントの使用方法
1.5mmパイプへ挿入（市販の5mm素材：木材・プラスチック・金属など）
2.カメラをフォーク部へ装着
3.ボルトナットで締結
角度調整可能で、軸側・カメラ側とも回転調整できます。
活用例
ヘルメット小径ロッド（建設現場やアウトドアなど、ヘルメット着用に）
足場模型・検証治具
小型三脚ロッド（手元やデスクまわりでのカメラ固定）
自作治具カメラ（複数のカメラを並べて配置など）
実験・観察撮影
ロボット・RCカメラ（ラジコンカーなどの内部にアクションカメラを内蔵）
ドローン補助カメラ
アレンジ例
軸径変更（6mm / 8mm）
ダブルロッド化
ボールジョイント化
角度固定歯追加
軽量穴追加
クランプ式化
ナットトラップ変更
5mmモジュール系パーツとして拡張できます。
また、市販のアクションカメラ（GoPRO互換）パーツなどに組み合わせることも可能です。（検証済み）
注意事項
高荷重用途は金属製を使用してください
3Dプリント精度により嵌合差が出ます
初回テスト装着を推奨します（カメラを落として破損・紛失しないように）
